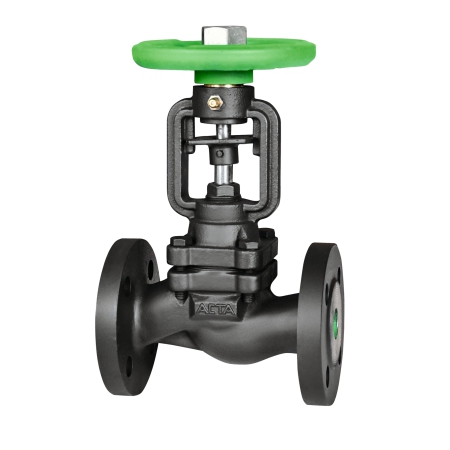

Вентиль запорный сильфонный АСТА серии В333 в Иркутске

Конструкция, принцип действия и ключевые особенности

Вентили серии В333 относятся к сильфонной запорной арматуре с невыдвижным шпинделем и ручным управлением. Их главная конструктивная особенность – прямоточный (full-bore) корпус с минимальным гидравлическим сопротивлением.

Принцип работы: Управление осуществляется маховым колесом. Подвижный шпиндель герметично изолирован от окружающей среды с помощью сильфонного компенсатора из нержавеющей стали, что обеспечивает «нулевую эмиссию».

Ключевая особенность В333: Прямоточность и компактность. Внутренний диаметр прохода близок к диаметру трубопровода (полнопроходная конструкция), а геометрия корпуса минимизирована. Это позволяет избежать застойных зон, снизить потери давления и легко вписать вентиль в ограниченное пространство.

Преимущества вентиля АСТА В333:

Прямоточная конструкция: Минимальное сопротивление потоку, отсутствие карманов для скопления среды. Критически важно для вязких, полимеризующихся или абразивных жидкостей.

Компактные габариты: Меньшие строительная длина и высота по сравнению со стандартными клиновыми вентилями. Экономия пространства в плотных схемах обвязки.

Абсолютная герметичность (нулевая эмиссия): Сильфонный узел полностью исключает утечки по шпинделю, обеспечивая безопасность при работе с опасными средами.

Высокая ремонтопригодность: Модульная конструкция сильфонного узла в ряде исполнений позволяет производить его замену без демонтажа вентиля с трубопровода.

Универсальность материалов исполнения: Доступны различные материалы корпуса и уплотнений для широкого спектра сред.

Область применения (специализированная):

Химическая и нефтехимическая промышленность: Медиа с высокой вязкостью, смолами, мономерами, агрессивные реагенты.

Пищевая и фармацевтическая промышленность (CIP/SIP системы): Трубопроводы, требующие высокой чистоты, стерильности и простоты промывки.

Лабораторные и опытно-промышленные установки.

Системы с дорогостоящими или легкокристаллизующимися средами.

Обвязка насосов, фильтров и емкостного оборудования на технологических линиях.

Технические характеристики:

Тип: Вентиль запорный, прямоточный, сильфонный, фланцевый

Серия: АСТА В333

Производитель: АСТА (Россия)

Управление: Ручное (маховик), возможно исполнение с редуктором

Материал корпуса: Нержавеющая сталь (12Х18Н10Т, AISI 304/316), Углеродистая сталь 25Л, Ковкий чугун ВЧШГ (в зависимости от модификации)

Сильфон: Нержавеющая сталь

Присоединение: Фланцевое (евростандарт DIN, ГОСТ)

Условный проход (Ду): Ду 10, 15, 20, 25, 32, 40, 50 мм (преимущественно малые и средние диаметры)

Условное давление (PN): PN16, PN25, PN40

Рабочая температура: В зависимости от материалов: от -200°C до +450°C.

Рабочая среда: Агрессивные химические среды, пищевые продукты, фармацевтические субстанции, масла, топливо, расплавы, высокочистые газы.

Сравнение с другими сильфонными сериями АСТА:

В333 vs В313/В323 (клиновые): В333 – прямоточный и компактный, для специфических и вязких сред. В313/В323 – классические клиновые, для более широкого круга задач с водой, паром, общей химией.

В333: Акцент на гигиеничность, легкость очистки и минимизацию гидросопротивления.

Монтаж и эксплуатация:

Монтаж между фланцами с правильным выбором прокладки, совместимой со средой.

Обязательна чистота внутренней полости перед вводом в эксплуатацию.

Запрещено использование для регулирования расхода и приложение чрезмерных усилий к маховику.

Проектируете технологическую линию со специфическими параметрами?
Прямоточные сильфонные вентили АСТА В333 решают задачи герметичности и эффективности в условиях ограниченного пространства и сложных рабочих сред.

ООО «Вордер» – ваш специализированный партнер:
✅ Подбор по спец. параметрам: Поможем выбрать материал корпуса (нержавейка, сталь, чугун), тип фланца и уплотнения.
✅ Поставка под заказ: Обеспечим поставку необходимых модификаций, включая исполнения для пищевой и фармацевтической отраслей.
✅ Техническая документация: Предоставим полные паспорта и сертификаты.
✅ Сквозная логистика: Организуем доставку сложных и нестандартных позиций.

Для точного расчета стоимости и сроков поставки вентилей В333 отправьте нам техническое задание или параметры вашей среды.
